5.3.2. Построение веполей

Первая тенденция развития веполей - достройка (построение) веполей. Она формулируется следующим образом:

Невепольные системы для повышения управляемости необходимо сделать вепольными.

Системы, состоящие из одного элемента (вещества В₁ или поля П), или двух элементов (двух веществ В₁, В₂ или вещества В₁ и поля П), называются невепольными.

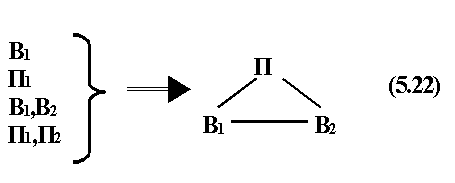

Схемы невепольных систем показаны формулами (5.9)-(5.16), а веполь - (5.1), тогда тенденцию построения веполей можно изобразить формулой (5.22).

Пример 5.14. Обычно кору древесины отделяют механически в специальных корообдирочных барабанах или механическими инструментами. При этом повреждается и сама древесина.
Разберем эту задачу с позиций вепольного анализа.
Древесина - это В₁, кора - В₂. Система не вепольная.

Достройка веполя заключается в ведении поля П, воздействующего только на кору в направлении ее отрыва от древесины. Это показано вепольной формулой (5.23)
Какое поле можно использовать в данном случае?

Как известно, между корой и древесиной находятся клетки, содержащие большое количество влаги, вскипание которой может оторвать кору. Вскипание можно осуществить с помощью вакуума или нагрева, например, токами высокой частоты. Таким образом, вепольный анализ рекомендует использовать тепловое поле.

Остальные тенденции вепольного анализа рассматривают преобразование веполей с целью повышения эффективности технических систем и ликвидации в них вредных связей. Тенденции и правила являются следствием закона увеличения степени вепольности, который повышает степень управляемости системы.
