Комплексный веполь - веполь с дополнительным введенным веществом В₃, которое может присоединяться к В₁ или В₂, повышая управляемость системой или придавая ей новые свойства, тем самым, повышая эффективность технической системы.

Тенденция развития комплексных веполей, показана на рис. 5.1.1.1, следующая: первоначально используют внутренний комплексный веполь, который заменяется внешним комплексным веполем, а затем комплексным веполем на внешней среде.

Эта тенденция обусловлена, прежде всего, тем, что добавки значительно легче вводить не внутрь системы, а прикреплять ее снаружи или еще легче вводить в окружающую среду. Кроме того, такую добавку легко удалить или заменить при необходимости.

5.3.3.1. Внутренний комплексный веполь

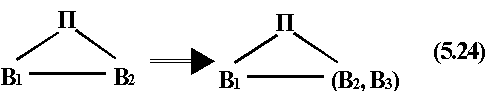

Во внутреннем комплексном веполе вещество В₃ вводится внутрь веществ В₁ или В₂. В формуле (5.24) это показано в виде скобок.

Пример 5.15. Известен способ упаковки и консервации изделий путем окунания их в расплав полимера. Снимать такую упаковку с изделий со сложнорельефной поверхностью достаточно тяжело. Приходится ее разрезать, что может привести к порче ее поверхности.

Здесь
В₁ - изделие,
В₂ - упаковка,
П - сила, с которой упаковка удерживается на изделии.

Чтобы облегчить эту операцию предложено перед окунанием в расплав ввести подслой, содержащий парообразующее вещество при низкой температуре. Съем упаковки осуществляется путем нагрева упаковки. Под упаковкой образуется пар, который разрывает упаковку¹⁰.

Формула (5.24) в данном случае будет иметь вид (5.25).

Где
В₃ - подслой, содержащий парообразующее вещество,
П₁ - температурное поле.

5.3.3.2. Внешний комплексный веполь

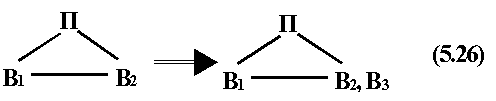

Внешний комплексный веполь описывается формулой (5.26), где добавка В₃ присоединяется внешне к В₁ или В₂. Этот вид комплексного веполя используется, когда невозможно или нежелательно вводить В₃ внутрь имеющихся веществ.

Пример 5.16. Чтобы радиоэлемент при демонтаже не испортился, перед нагревом в место распайки вводят припой с температурой плавления ниже температуры плавления основного припоя. Дополнительный припой, представляющий собой сплав олово-свинец-висмут, существенно уменьшает термоудар по радиоэлементу¹¹.

5.3.3.3. Комплексный веполь на внешней среде

5.3.3.3.1. Использование внешней среды

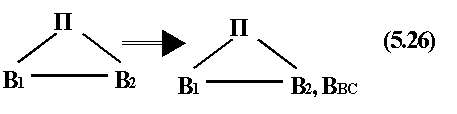

В комплексном веполе на внешней среде в качестве В₃ используется вещество внешней среды (5.26) или ее видоизменение (5.27). Этот вид комплексного веполя целесообразно использовать, когда невозможно или нежелательно присоединять В₃ к имеющимся в системе веществам.

Пример 5.17. Очистку железнодорожных путей можно проводить набегающим на локомотив потоком воздуха, направляя его в нужное место с помощью специальных экранов и отверстий¹².

5.3.3.3.2. Использование видоизмененной внешней среды

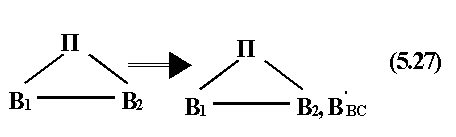

В данном комплексном веполе на внешней среде в качестве В₃ используется видоизмененное вещество внешней среды В'_ВС (5.27).

Пример 5.18. При измерении глубины реки через ледяную поверхность необходимо обеспечить надежный контакт ультразвукового излучателя со льдом. Это легко сделать, если на лед собрать снег и утрамбовать его самим излучателем¹³.
